Retrofit CNC real: Bridgeport Romi con Siemens 828D (paso a paso)

Retrofit CNC : Bridgeport Romi + Siemens 828D

Modernizamos el control de un torno Bridgeport Romi con un Siemens 828D para devolverle precisión, confiabilidad y facilidad de operación.

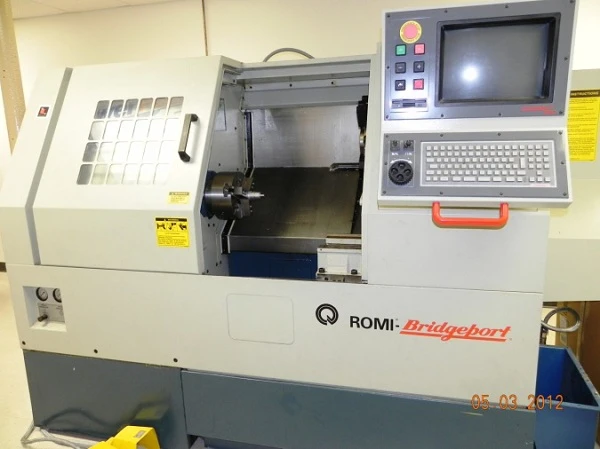

Vista general del equipo

El caso: Bridgeport Romi (1997) con Siemens 828D

Se intervino un torno Bridgeport Romi del año 1997 para reemplazar su control legado por un Siemens SINUMERIK 828D de última generación, logrando un sistema actual, confiable y fácil de programar con ciclos conversacionales de ShopTurn.

Control CNC obsoleto → Nuevo SINUMERIK 828D (panel-based).
Actualización del interfaz operador (teclado/MPG) y HMI.
Revisión de cableado, I/O y seguridad del gabinete.

Modelo: Bridgeport Romi (torno)

Año: 1997

Control instalado: Siemens 828D

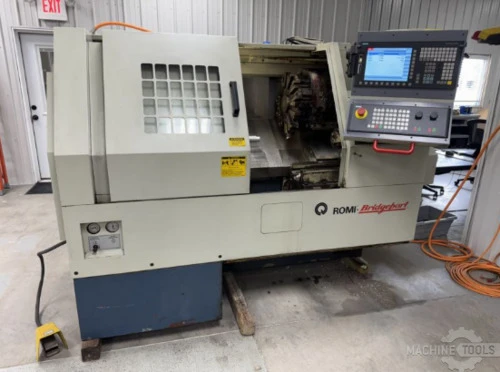

Torno Bridgeport Romi en piso de producción — Equipo intervenido: Bridgeport Romi (1997).

Cómo se ejecutó el retrofit (paso a paso)

Metodología probada para asegurar un resultado consistente y seguro.

Evaluación mecánica y eléctrica

Inspección de guías, husillos, servo-ejes, fuentes y gabinete. Un retrofit es viable cuando la máquina está mecánicamente sana y el problema principal es el control/ electrónica obsoleta.

Selección tecnológica

Se eligió SINUMERIK a producción con funciones de programación ISO y conversacional.

Ingeniería del gabinete y seguridad

Rediseño del tablero: distribución de I/O, etiquetado, protecciones, relés de seguridad y limpieza de cableado para mantenimiento futuro.

Instalación del control y panel operador

Montaje del 828D, HMI y periféricos de operación; integración con sensores existentes, frenos de ejes y lógica de máquina (PLC de control para ciclos del torno).

Compatibilidad de servos y variadores

Se comprobó compatibilidad eléctrica/encoder; cuando se mezcla hardware de distintas marcas, se requiere atención a tensiones de bus DC y codificadores (p. ej., Fanuc Ai1000 no es compatible directamente con Siemens 611).

Puesta en marcha y parametrización

Ajuste de ejes, pruebas de seguridad, ciclos de ShopTurn y verificación de alarmas y mensajes para operación estable.

Capacitación y documentación

Entrenamiento a operadores y entrega de manuales y respaldo de parámetros para mantenimiento futuro.

Componentes reemplazados y ajustados

Lo realizado en este caso y qué suele incluir un retrofit profesional.

Confirmado en este caso

Control CNC: sustitución por Siemens SINUMERIK 828D (incluye panel e HMI).
Gabinete/eléctrico: reconfiguración de I/O, señalización y seguridad para el nuevo control.

Habitual en retrofits (según alcance)

Servomotores y drives (spindle/axis) nuevos o compatibles.
Fuente infeed/variador de husillo y encoders actualizados.
Rewire completo y documentación digital.

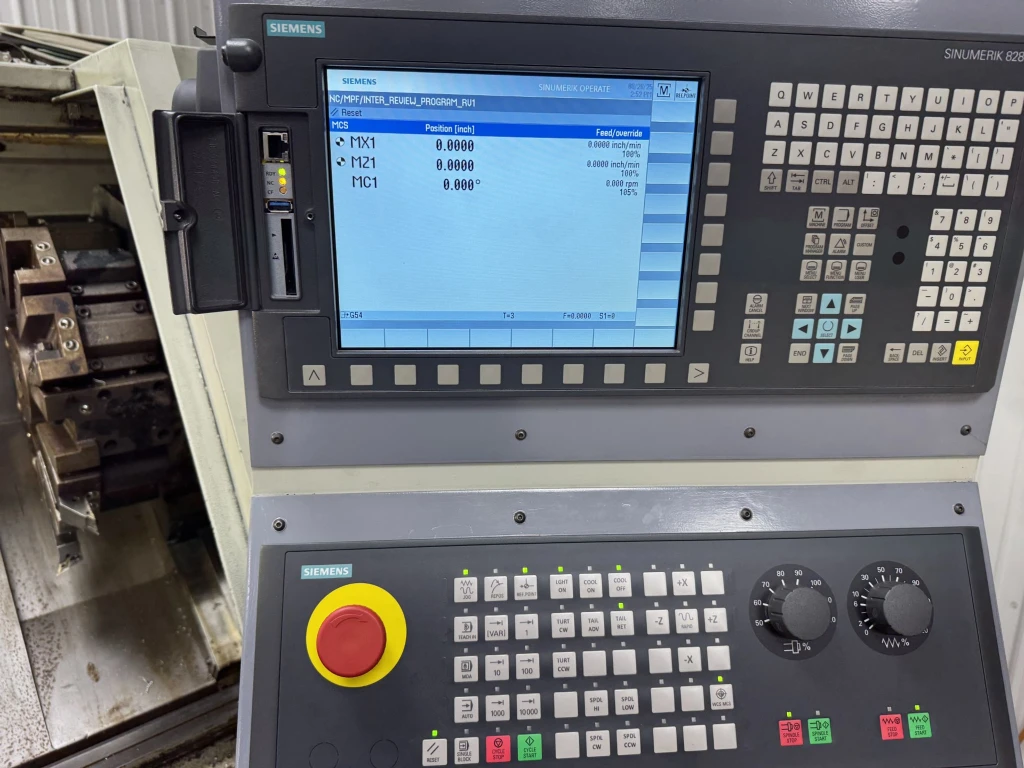

Panel SINUMERIK 828D instalado — Panel 828D con HMI y teclas de operación.

Panel 828D con HMI y teclas de operación.

Mejoras logradas

En retrofits con controles modernos, los usuarios reportan operación más fluida y arranques más rápidos cuando se actualiza la electrónica de control; la experiencia conversacional de 828D facilita la programación diaria.
